DicomPrintScpV5.2.32(轮询PrintSCP模拟激光相机)

dicom打印服务器(PrintSCP),接收放射设备(CT、ECT、CR、DR、MRI、DSA等)或PACS工作站的“胶片打印”指令,将胶片打印到Windows打印机,从而替代常规的激光相机,可大幅节省购置激光相机的高额费用、相机维护和激光胶片及其它耗材费用。

支持普通喷墨、激光打印机和Windows胶片打印机。本软件仅需安装在连接本地打印机或网络打印机的电脑上即可,使用时无需其他操作。

串口卡Ax99100驱动 (202008新增)

产品明细

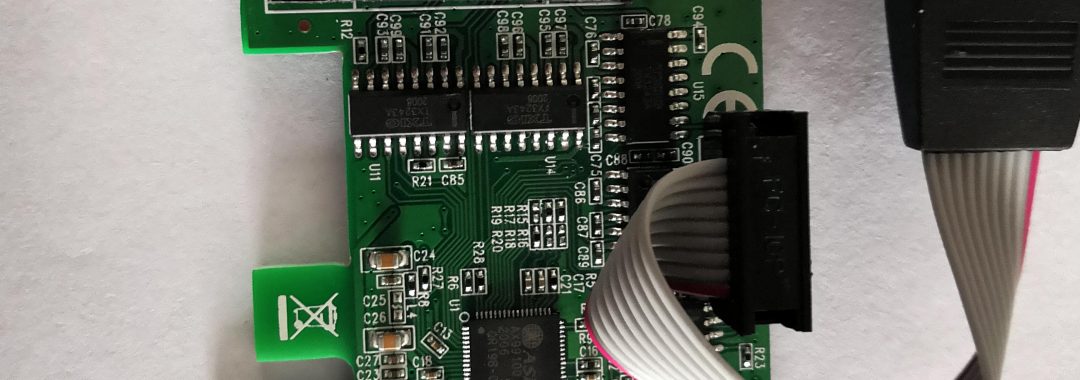

串口卡型号: Ax99100

特征:
1个串口+1个并口
即插即用、自动分配 IRQ 和 I/O 地址
支持PCI的IRQ共享
详细规格:
兼容即插即用
驱动支持Windows 98SE/Me/2000/XP/NT4.0/XP 64-bit/Vista/WIN 7/ Linux

串口
兼容标准16C550 UART与16字节的发送接收FIFO
数据传输率达1Mbytes/Sec
串口连接器x 2

产品特色
支持标准串行模式,即插即用,具有自动识别功能
符合PCI – Express 1.0 a标准
驱动程序支持win 9X/Me/2000/XP/2003/Vista, Linux,win7

串口部分具有中断控制地址,更好地解决复杂的传输控制系统,稳定有效保证数据流不会丢失

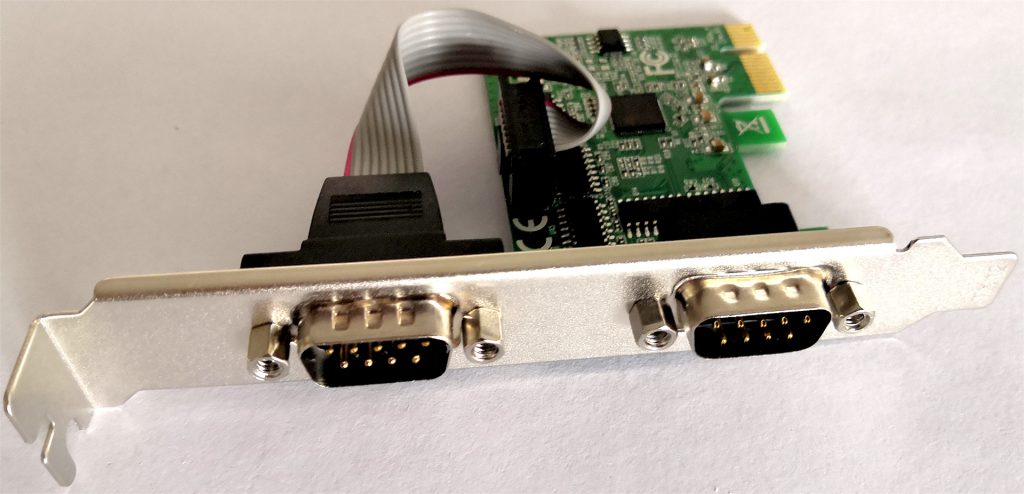

输出2个独立9针标准串口,占中断端口号而非虚拟设备, 可接各种串口设备数据传输速率:110-230400Bps

支持设备:
1.工控机,通讯
2.LED控制,POS机客显
3.雕刻机,刻字机
4.打卡机,电话程控机,电话计费器
5.刷机使用,POS ,门禁考勤
6.其他9针串口通用设备99%都支持

注:本串口卡仅提供给泰融科技系列影像工作站使用,不作它用,用作其它地方,本司不提供技术支持





上图为window10X64驱动安装完成后,显示多了com3/4两个串口

DicomPrintScp打印服务器

DicomPrintScp打印服务器软件功能详解

【功能概述】:

dicom打印服务器(PrintSCP),接收放射设备(CT、ECT、CR、DR、MRI、DSA等)或PACS工作站的“胶片打印”指令,将胶片打印到Windows打印机,从而替代常规的激光相机,可大幅节省购置激光相机的高额费用、相机维护和激光胶片及其它耗材费用。

支持普通喷墨、激光打印机和Windows胶片打印机。本软件仅需安装在连接本地打印机或网络打印机的电脑上即可,使用时无需其他操作。

【支持参数】:

1.支持符合Dicom3.0的所有设备、工作站、pacs Server,完全符合dicom3.0标准.

2.连接方式与原有的标准Dicom接口的激光相机完全相同,配置AeTitle,Port,IP即可使用,与多家PACS产品对接通过

3.收到DICOM Printe打印任务后,自动转换成常规打印文档,支持仿真胶片图片导出,支持打印到任何标准的Windows本地打印机或网络打印机上。

4.支持胶片格式自定义功能,自带胶片格式设计器,方便用户自记设计科片格式,支持自定义在胶片上添加医院名称名或胶片供应商信息。

5.支持胶片打印时预览。

6.支持胶片打印时保存副本,相关胶片信息保存,主便便询检索,二次打印。

7.支持不同尺寸胶片映射打印到不同的纸张和不同的打印机

8.支持同一尺寸的胶片映射打印一多台相同的打印机,以解决喷墨打印机打印速度慢的问题,大大提高打印效率。

9.支持胶片打印格式采用自动排版和使用模板排版格式可选,解决自动模式和高度自定义模式的问题。

10.打印黑底和LUT模式。

11.支持打印任务负载均衡功能,根据不同打印机的打印任务数量智能分配打印任务,最大限度的缩短打印时间,提高打印效率。

12.能根据打印机的状态进于任务分配,当其中一台打印机出错时,可以将打印任务分配到另一台能正常工作的打印机。

13.软件界面美观大方,支持换肤功能。

14.完善的dicom通读冗错功能,最大限度的提高联机成功率。

15.详细的日志功能,方便用户追踪打印过程中出错的异常。

16.准确的打印计数功能,不会因为用户重装系统而使打印数量不准确。

17.打印数量授权管理功能。能根用经销商要求自定义允许用户打印胶片的数量,当到达指定数量后,必须有经销商提供授权码,用户才能继续打印。

【选配模块】

1.打印数量授权管理

2.打印任务负载均衡模块

注:上述两个模块属于用户选配功能。

【立即购买】

点击此链接进入淘宝网泰融科技-福源软件官方店铺

点击此链接进入泰融科技-福源软件官方店铺PrintScp直接购买宝贝

购买DicomPrintScp打印服务器

宝贝电子标签

产品电子标签

【产品相关文档】

DicomPrintScp胶片打印服务器软件在win7下运行的注意事项

DicomPrintScp胶片打印服务器-演示版及测试环境的搭建方法




【基本应用1:Dicom打印转换到常规打印-纸介质影像打印】:

纸介质影像打印系统,是一个提供DicomPrintScp的纸介质打印系统,使用打印机接口,将从设备接收到的Dicom打印图像依据需要选择并将数据传送到相应打印机,通过专用高分辨率的激光/喷墨打印机以接近诊断的图像质量,将放射学及其他医学影像输出打印在专用纸上。基于DICOM标准使之能与医院的信息网络系统无缝集成。纸介质打印系统是用纸介质成像替代传统胶片成像的全新解决方案。专用纸介质打印纸成本低,比胶片打印更环保,打印速度快,有效地提高了工作效率。适用于各种医学影像数字化设备的输出打印,完全能够满足临床诊断的要求。

DicomPrintScp的纸介质打印系统是一个无须人为操作后台打印系统,配套专业高端纸张打印机,将Dicom设备打印过来的影像打印到纸介质上,系统稳定,完全可以把该系统当做普通DICOM胶片激光打印机对待。DicomPrintScp的纸介质打印系统支持医院Dicom影像设备如CT/MR/CR/DR等或者后处理工作站或pacs阅片工作站上已排版完成的胶片打印请求 (DICOMPrint),支持Basic Grayscale Print Management和Basic Color Print Management服务类SCP,将接收的影像通过专业纸介质输出。

1.Dicom打印服务器起到转换Dicom打印到常规打印机打印任务的作用.

2.常规打印机采用USB/tcp_ip与Dicom打印服务器联接.当Dicom打印服务器收到来自设备如CT/MRI/CR/DR/DSA等dicom设备的打印任务后,打印务器执行本地缓存,然后转换打印任务为常规打印机可识别的打印影像,然后输出到常规打印机.

3.流程图如下图所示.

DicomPrintSCP打印到常规打印机

4.针对本应用,建议客户:

a)最好有独立的服务器来安装打印服务器DicomPrintScp,原因如下:医院现有的电脑一般都装有专业的PACS客户端软件,不宜在上面部署打印服务.防止出现故障责任不明确.

b)对于软胶片供应商建议专门配一台PC机,用作打印服务器

c)安装前联系好放射设备工程师或PACS工程师,在设备或PACS中配置好打印服务器的参数:AE,Port,IP

d)如果能联系放射设备厂商,提供设备的Dicom一致性声明最好.能方便设备与Dicom打印服务器的接入.

e)软胶片供应商应认真对自已的常规打印机进行选项:重点考虑打印机的稳定性和打印精度(推荐分辨率>=1200*2400dpi).

f)鉴于Dicom接口的专业性,要有自已的维护和安装工程师,以完成安装工作.

5.常见打印介质:

软胶片是纸介质影像打印系统耗材的一种,其绿色环保从生产到使用都没有传统胶片的溴化银的产生,没有污染,一般质软可折,半透明,可激光,可喷墨打印,被业内人士称为软胶片.

内镜报告单1软胶片超声软胶片输出MR打印

高质量相纸:高质量相纸分为高光和亚光,可被激光喷墨打印,以其色彩丰富,表现力强,分辨率高被广泛彩用.

超声报告单打印输出高清

打印机】:常用打印机示例

医用胶片打印机




【扩展应用2-Dicom集中打印服务器】:

集中打印理论上依靠IHE技术框架的"关键影像标识KIN"集成模式实现,医生检查医生按操作规范和质控要求运动需打印的影像进行标记,诊断医生对标记的影像进行必要的修改补充,PACS服务器把重要的影像标记与影像信息长期保存,临床医生即可调阅PACS中病人的全部影像,又能调阅关键标记影像,节省临床医生时间,减小PACS服务器的压力,需要胶片时,Dicom打印服务器可以根据触发条件打印标记影像.减小不必要的胶片打印,病人集中刷卡打印也可节省病人时间,优化患者就诊流程.

1.临床应用价值

a)使临床医生依据全部影像或关键影像快速准确的诊断,节省胶片.

b)检查医生打印的胶片(电子胶片)与报告医生的报告一到统一,报告医生不必再从全部影像中出报告,可依据关键影像出报告.

c)可以实现集中打印胶片与报告,优化就诊流程,减少废片率

d)胶片报告打印数据记录完整,追溯方便,管理控制容易.

e).减少胶片的使用量,部份可采用环保耗材替换,网络传输胶片关键信息快.经济和社会效益巨大.

2.实现与方法

a)DicomPrintScp打印服务器虚拟为一台激光相机,接收影像设备发送过来的打印图像(电子胶片).
b)通过识别模块将图像上的关键字段.如病人的ID号(PatientID)和检查号(AccessionNumber)识别出来,进行存储和归档.
c)DicomPrintScp打印务器可配置电子胶片的输出(硬拷输出)控制策略,包括直通/受控模式、路由策略等.
d)当登记员或病人通过扫描条型码或刷卡发出打印指令时.Dicom打印服务器接受指令完成硬拷贝输出,实现按需打印,与此同时,Dicom打印服务器将打印的时间,张数提交给RIS,以便统计、管理。
e)可将电子胶片传送到PACS打印服务器,作为简易的关键影像提供给临床读取,提高临床医生读片效率并降低网络负荷.

3.流程如下图所示

Dicom集中打印服务器

【应用展示】:

DicomPrintScp打印服务应用演示[1]



软件下载

其它常用工具软件下载

HD200D高清采集卡

接口

接口

外观

一路高清视频采集卡
Model:HD200D

采集以下一路信号
1080P HDMI+内嵌声音
1080P DVI信号
1080P VGA信号
YPBPR色差+立体声音频

特性

产品示意图

产品简介

产品简介 HD200D一款支持全高清1080P 60HZ高清视频采集卡,板卡采用了高速的PCI-E 2.0 X1接口,

可实现1080P全实时不丢帧60帧传输。支持HDMI、DVI、VGA、色差和音频输入,满足各种用

户的需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压缩

视频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监

视采集及抓图的需求。

我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多

种编程语言通过SDK进行开发。提供完整的labview vi函数和测试demo程序,方便客户快速

开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松

开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。

产品特性
可采集1路全高清1080p/60 Hz
产品采用高性能Xilinx Fpga设计开发
可采集HDMI和模拟音频信号
高清输入可动态切换信号源类型:DVI/HDMI/分量
支持运动自适应去隔行功能
高清输入支持画面水平、垂直反转功能
高清输入支持自动输入视频格式侦测
硬件色彩转换,可输出RGB24,YUY2色彩格式测
高清输入支持多阶画面缩放功能
高清输入支持支持色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、对比度能
微软AVStream标准驱动,可支持大部分Windows上的多媒体视频软件或流媒体软件
支持固件在线升级
设备连接接口
PCI-Express Gen2 X1

视频ADC位深

12BIT AD转换
输入接口
1个DVI 接口 (可转接VGA、HDMI、分量,模拟音频立体声输入)

DVI-I 1.0/ HDMI 1.4A

DMA传输带宽

最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧
分量输入格式标准
YPBPR色差输入格式标准

480i、576i、480p,576p,720p,1080i,1080p

HDMI和DVI输入格式标准

HDMI和DVI输入格式标准
   480i、576i、480p,576p,720p,1080i,1080p和常见显示分辨率
VGA输入格式标准
12bit ADC

支持 RGB 和 YCbCr (YUV) 的色彩空间

支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)

支持 DMT/CEA/CVT/GTF 视频时序

对输入信号 1:1 采样时,最高像素率可达 165MHz

支持视频流格式

支持视频流格式:YUY2, RGB24
兼容软件支持
VLC
OBS
xSplit
VidBlaster
Wirecast
VirtualDub
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

操作系统支持

WINXP/Windows /7/8/10/2008/2008 R2(支持32和64位系统)。
Linux(基于V4L2 Ubuntu 1204以上)
产品尺寸
92.7mm x 63.4mm

产品功耗

12V电源的最大电流:0.4 A
最大功耗:5W
产品配件
半高PCI-E挡板

DVI转接VGA转接头

DVI转HDMI转接头

DVI转色差和左右声道输入辫子线

HD200D VER2.3.0版本驱动下载

版本v2.3.0 更新日期20181201

适用HD200D/HD200HS/HD200DS/HD200MS/HD300H型号采集卡驱动

驱动支持winxp/win7/win8/win10 32位和64位驱动。

HD200HS高清采集卡

接口

接口

外观

HD200HS高清采集卡

一路高清视频采集卡
Model:HD200HS
采集以下一路信号
1080P HDMI+内嵌声音
1080P SDI信号_内嵌音频
立体声音频

特性

产品示意图

产品简介

产品简介 HD200HS一款支持全高清1080P 60HZ高清视频采集卡,板卡采用了高速的PCI-E GEN2X1

接口,可实现1080P全实时不丢帧60帧传输。支持HDMI、SDI和音频输入,满足各种用户的

需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压缩视频采

集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监视采集及抓

图的需求。

我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多

种编程语言通过SDK进行开发。提供完整的Labview VI函数和测试demo程序,方便客户快速

开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方客户轻松

开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。

产品特性 可采集1路全高清1080P 60HZ信号

产品采用高性能Xilinx Fpga设计开发

可采集HDMI,SDI和模拟音频信号

高清输入可动态切换信号源类型:SDI/HDMI

支持运动自适应去隔行功能

高清输入支持画面水平、垂直反转功能

高清输入支持自动输入视频格式侦测

硬件色彩转换,可输出RGB24,YUY2色彩格式测

高清输入支持多阶画面缩放功能

高清输入支持支持色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、对比度能

微软AVStream标准驱动,可支持大部分Windows上的多媒体视频软件或流媒体软件

支持固件在线升级

设备连接接口

PCI-Express Gen2 X1
视频ADC位深 12BIT AD转换

输入接口

1个HDMI接口

1个SDI输入接口

模拟音频立体声输入接口

DMA传输带宽 最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧

SDI信号特性

集成电缆均衡器,HD-SDI 信号传输距离最长可达 200 米

支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准

支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样

支持 10/12-bit 的色彩深度 支持SDI音频采集

HDMI输入格式标准 HDMI输入格式标准

640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ)

1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ)

1280x960p(60//85HZ)/1280x1024p(60/75/85HZ)

1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60

1920x1200p60/1152x870p75/1024x576p60/1280x720p60

1360x768p60/1440x788p60/1440x960p72

1440x1050p60/1152x864p75

模拟音频输入特性

   音频采样频率44.1khz,双声道立体声
支持视频流格式 支持视频流格式:YUY2, RGB24

兼容软件支持

VLC
OBS
xSplit
VidBlaster
Wirecast
VirtualDub
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
操作系统支持 WINXP/Windows /7/8/10/2008/2008 R2(支持32和64位系统)。

Linux(基于V4L2 Ubuntu 1204以上)

产品尺寸

92.7mm x 63.4mm
产品功耗 12V电源的最大电流:0.4 A

最大功耗:5.5W

产品配件

半高PCI-E挡板

HD200HS VER2.3.0版本驱动下载

版本v2.3.0 更新日期20181201

适用HD200HS/HD200MS/HD300S型号采集卡驱动

驱动支持winxp/win7/win8/win10 32位和64位驱动。

视频采集卡SV-2000E驱动下载

参数

SV2000E PCI-E视频采集卡

    一路标清PCI-E视频采集卡

    Model:SV2000E

视频信号输入

  •     两路复合视频切换输入
  •     S-VIDEO模拟视频切换输入

接口

特性

产品示意图

配件

可提供半高挡板

SV2000E VER7.45版本驱动下载

适用SV2000E和SV2000ME 型号采集卡驱动 驱动支持winxp/win7/win8/win10 32位和64位驱动。 本驱动支持去隔行,视频降噪等视频增强功能,支持DirectShow开发第三方程序

驱动安装方法

采集卡,支持32t和64位操作系统,

对于s-video和av两种信号输入,及ntsc制式和pal制式的驱动,又分别有两种驱动,分别对应两个目录,

如32位win7的系统,信号为s-video的信号视频制式为ntsc,则其驱动运动应着目录:win32 drv ntsc svideo

如32位win7的系统,信号为av的信号视频制式为pal,则其驱动运动应着目录:win32 drv pal



安装驱动,执行驱动目录内的“DriverSetup.exe”即可

调节图像质量,执行驱动目录内的“图像增强算法设置.exe”即可
